Ｍ型4段屈折36ｍ
スーパーロングブームピストン車
●メーカー／石川島播磨重工
●型式／IPG135B-6N36/4
●能力／135m3/h

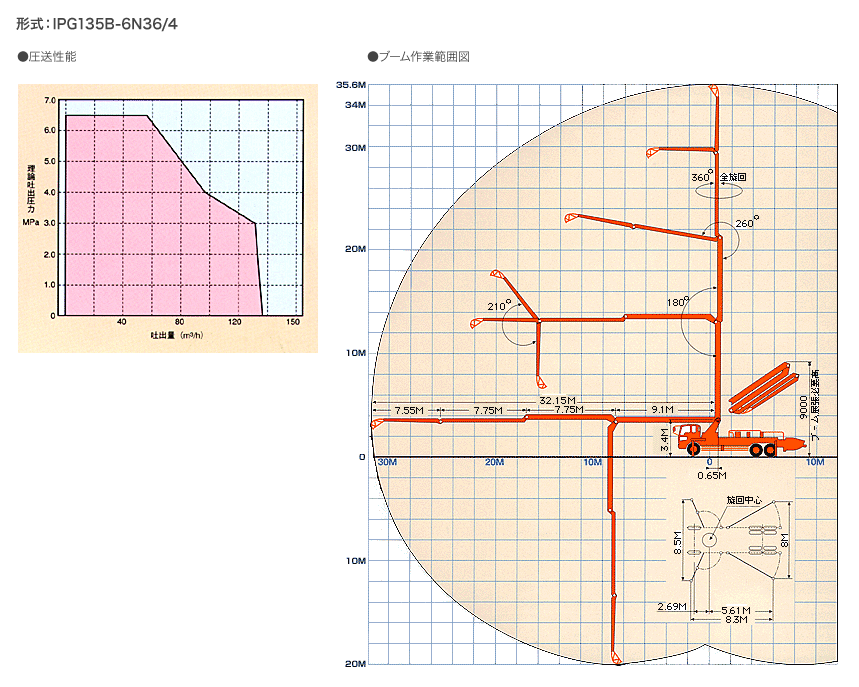

●主要諸元
スーパーロングブームピストン車
●メーカー／石川島播磨重工
●型式／IPG135B-6N36/4
●能力／135m3/h
●主要諸元
| コンクリートポンプ |
| バルブ形式 Sバルブ |
| 輸送シリンダ径 Φ220mm |
| 最大吐出量 135m3/h |
| ピストン前面圧 max6.3MPa(63.8kgf/cm2) |
| 最大骨材径 150A：40mm 125A：40mm 100A：30mm |
| コンクリートスランプ 8～21cm |
| ストローク長 2,200mm |
| シリンダ数 2 |
| ホッパ容量 0.48m3 |
| ブーム |
| 形式 M型4段油圧屈折式 |
| 最大リーチ 32.15m |
| 最大地上高 35.6m |
| コンクリート輸送配管 125A管 |
| 寸法・質量 |
| 車両全長 約11,970mm |
| 車両全幅 約2,490mm |
| 車両全高 約3,420mm |
| 車両総質量 約24,950kg |
