Ｍ型4段屈折26ｍ
セミロングブームピストン車
●メーカー／極東開発

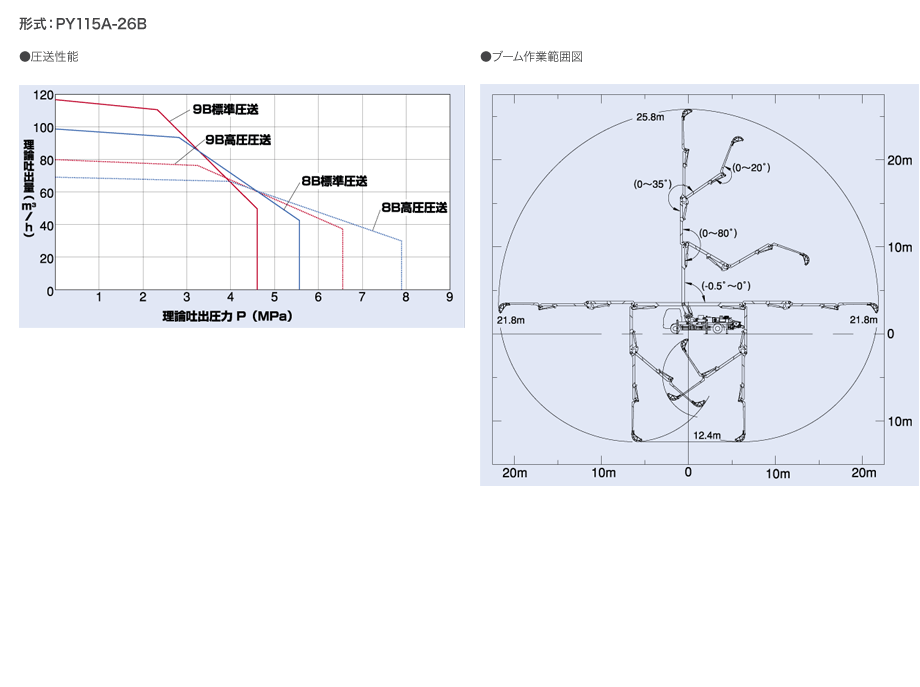

●型式／PY115A-26B
●能力／115m3/h
●主要諸元〈仕様区分／9Bシリンダ仕様〉
セミロングブームピストン車
●メーカー／極東開発
●型式／PY115A-26B
●能力／115m3/h
●主要諸元〈仕様区分／9Bシリンダ仕様〉
| 性能 |
| ▼標準圧送システム |
| 最大吐出量 115m3/h×4.6MPa |
| ▼高圧圧送システム |
| 最大吐出量 80m3/h×6.6MPa |
| コンクリートスランプ値 5～23cm |
| 残コン排出方式 水洗 |
| 輸送管径 125A |
| 最大骨材径 40mm |
| ポンプ本体 |
| コンクリートシリンダ数 2 |
| シリンダ径╳ストローク φ225×1650mm |
| ホッパ 容積 500Lit. 地上高 約1.25m |
| 水タンク容積 400Lit. |
| 水ポンプ |
| 型式 複動ピストン式 |
| 配管洗浄時 最大吐出量 25m3/h 最大吐出圧力 4.9MPa |
| 車体洗浄時 最大吐出量 40L/min 最大吐出圧力 4.9MPa |
| ブーム |
| 形式 全油圧4段屈折式 |
| 最大リーチ 22.4m |
| 最大地上高 25.8m |
| 旋回角度 360°全旋回 |
| 操作方式 電磁油圧式(手動・リモコン両用) |
| 使用輸送管径 125A |
| ▼アウトリガ |
| 型式 手動引出し、ジャッキ油圧式 |
| 前部張出スパン 5.43m(最大) |
| 中央部張出スパン 5.43m(最大) |
| 後部スパン 2.2m(固定) |
| ジャッキ反力 前部127k(13t) 中央部157k(16t) 後部78k(8t) |
| その他 |
| 操作方式 コントロールパネルによる集中制御 |
| 架装シャシ 積載8トン車級 |
| 車両全長 約9,800mm |
| 車両全幅 約2,490mm |
| 車両全高 約3,500mm |
| 車両重量 約16,145kg |
| 乗員 3名 |
| 車両総重量 約16,310kg |
