Z型3段屈折15ｍ
ブーム小型スクイーズ車
●メーカー／極東開発
●型式／PH11-50
●能力／50m3/h
●主要諸元
ブーム小型スクイーズ車
●メーカー／極東開発
●型式／PH11-50
●能力／50m3/h
●主要諸元
| 性能 |
| 方式 真空スクイーズ式 |
| 最大吐出量 55m3/h |
| 最大圧送距離 水平170m 垂直50m |
| コンクリートスランプ値 10cm以上 |
| 最大骨材径 25mm |
| ▼配管洗浄 |
| 形式 水洗 |
| 方法 ポンプ本体兼用 |
| 能力 圧力 18kgf/cm2 吐出量 55m3/h |
| ▼車体洗浄 |
| 形式 水洗 |
| 方法 小型電水ポンプ |
| 能力 圧力 1.7kgf/cm2(最大) 吐出量 40Lit./min(最大) |
| 適応シャシ いすゞP-FRR12FA 三菱P-FK416F 日野P-FD172BA 日産P-CM87E |
| ポンプ本体 |
| ホッパ容積 0.3m3 |
| ホッパ地上高 約1,120mm |
| ポンピングチューブ径 115A(呼称) |
| 水タンク容量 270Lit. |
| ブーム |
| 形式 3段屈折式 |

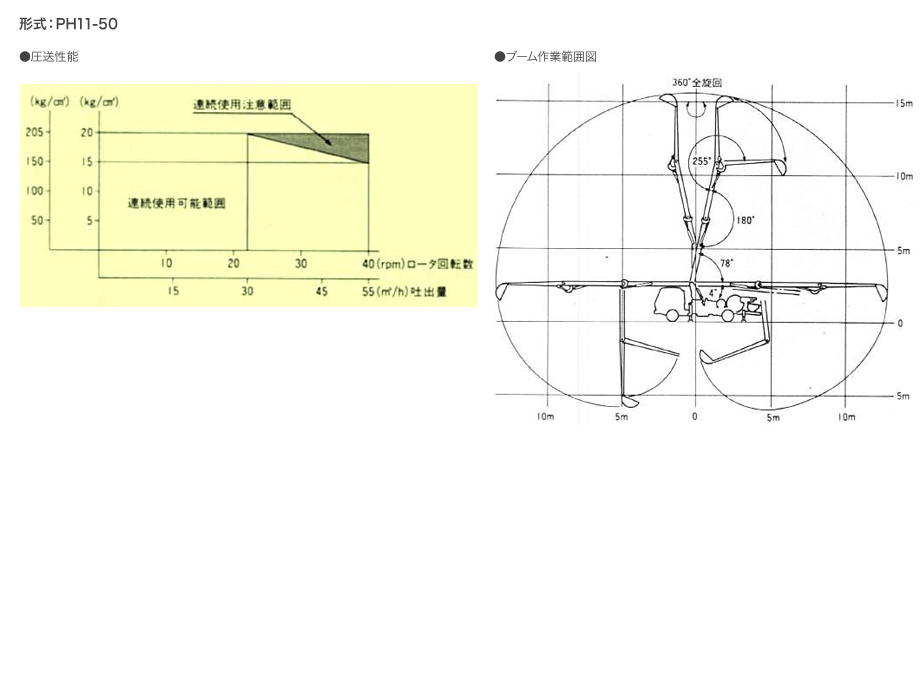

| 最大リーチ 12.8m |
| 最大地上高 16m |
| コンクリート配管径 100A |
| 旋回角度 360°全旋回 |
| 操作方式 電磁油圧式 |
| ▼アウトリガ |
| 型式 手動引出し式(前部)、ジャッキ油圧式 |
| 張出スパン 3.9m前部(最大) |
| アシストジャッキスパン 2.15m(固定) |
| その他 |

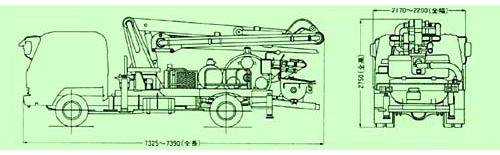

| 車両全長 いすゞ 7325mm 三菱 7330mm 日野 7390mm 日産 7325mm |
| 車両全幅 いすゞ 2190mm 三菱 2170mm 日野 2200mm 日産 2170mm |
| 車両全高 2750mm(各社同一) |
| 車両総重量 いすゞ 7715kg 三菱 7745kg 日野 7690kg 日産 7655kg |
