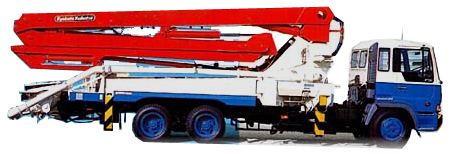

超高圧コンクリートポンプ車
M型4段屈折31m
ロングブームピストン車

●メーカー/極東開発
●型式/PY115-31A
●能力/115m3/h



●主要諸元〈仕様区分/9Bシリンダ仕様〉

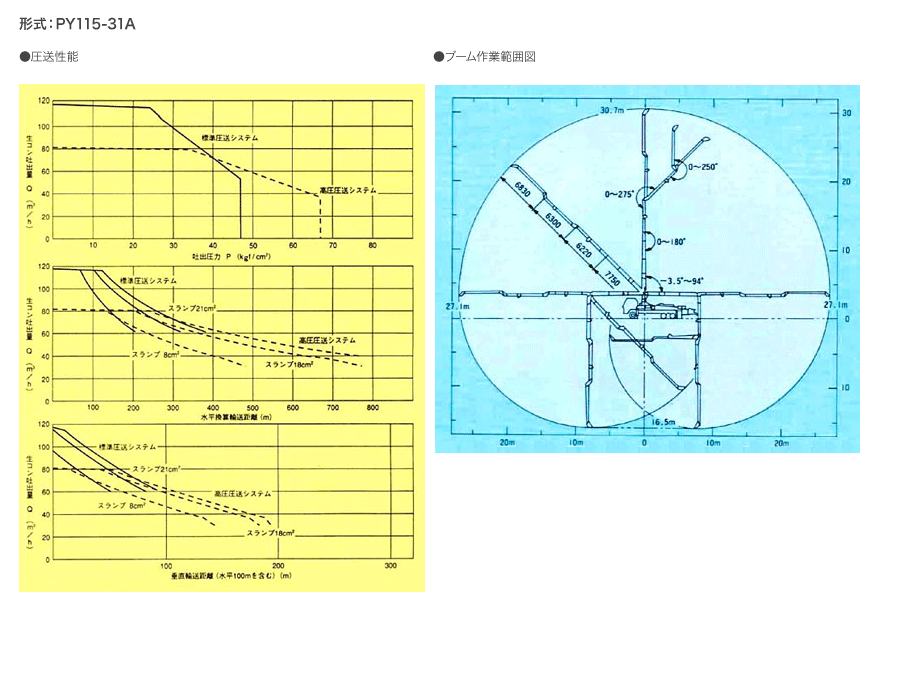

性能
▼標準圧送システム
 最大吐出量       115m3/h×45kgf/cm2
 最大圧送距離      100A配管/水平320m 垂直120m
             125A配管/水平410m 垂直140m
             150A配管/水平570m 垂直160m
▼高圧圧送システム
 最大吐出量       80m3/h×65kgf/cm2
 最大圧送距離      100A配管/水平450m 垂直160m
             125A配管/水平610m 垂直200m
             150A配管/水平810m 垂直240m
コンクリートスランプ値  5~23cm
残コン排出方式      水洗
輸送管径         100A・125A・150A
最大骨材径        100A 25mm 125A 40mm(細目) 150A 40mm(荒目)

ポンプ本体
コンクリートシリンダ数  2
シリンダ径╳ストローク  φ225×1650mm
ホッパ          容積 500Lit. 地上高 約1.25m
水タンク容積       100Lit.
高圧水ポンプ       型式 複動ピストン式 最大吐出量 25m3/h 最大吐出圧力 60kgf/cm2(80kgf/cm2)
電動水ポンプ       最大吐出量 40Lit./min 最大吐出圧力 1.7kgf/cm2

ブーム
形式           全油圧4段屈折式
最大リーチ        27.1m
最大地上高        30.7m
旋回角度         370°限定
操作方式         電磁油圧式(手動・リモコン両用)
使用輸送管径       125A
▼アウトリガ
 型式          手動引出し、ジャッキ油圧式
 前部スイング張出スパン 6.2m(最大)
 アシストジャッキスパン 1.0m(固定)

その他
操作方式         コントロールパネル(PLC)による集中制御

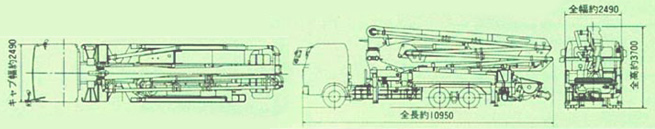

車両全長         約9,500mm
車両全幅         約2,490mm
車両全高         約3,550mm
車両総重量        約15,600kg
