Z型3段屈折14ｍ
ブーム小型ピストン車
●メーカー／極東開発

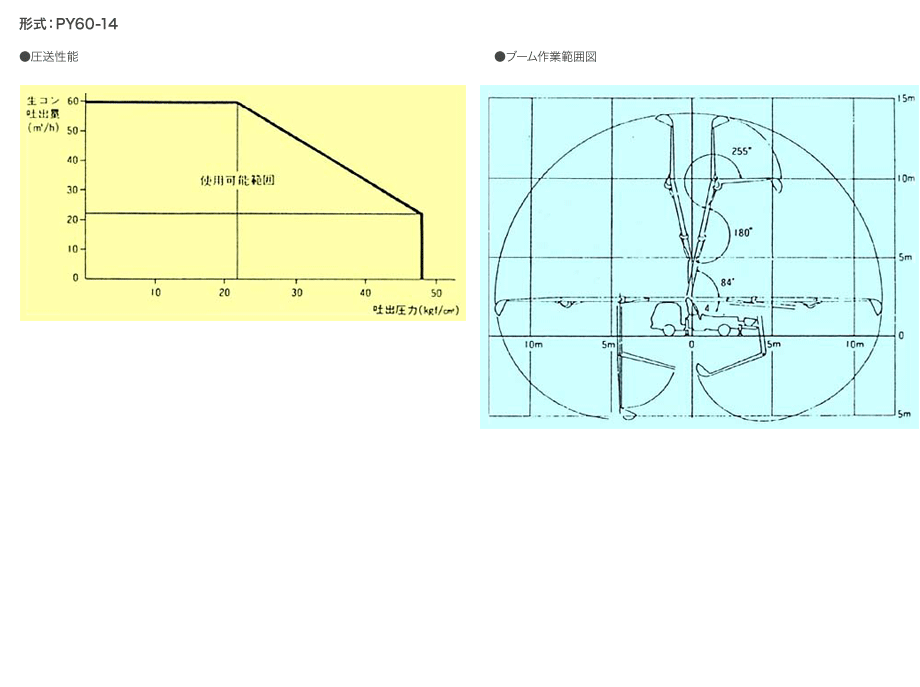

●型式／PY60-14
●能力／60m3/h
●主要諸元
ブーム小型ピストン車
●メーカー／極東開発
●型式／PY60-14
●能力／60m3/h
●主要諸元
| 性能 |
| 最大吐出量 60m3/h×48kgf/cm2 |
| 最大圧送距離 100A配管／水平370m 垂直110m 125A配管／水平500m 垂直130m 150A配管／水平700m 垂直140m |
| コンクリートスランプ値 5～23cm |
| 残コン排出方式 水洗 |
| 輸送管径 100A・125A・150A |
| 最大骨材径 100A配管 25mm 125A配管 40mm(細目) 150A配管 40mm(荒目) |
| ポンプ本体 |
| コンクリートシリンダ数 2 |
| シリンダ径ストローク φ205×950mm |
| ホッパ容積 0.35m3 |
| ホッパ地上高 約1,220mm |
| 水タンク容量 220Lit. |
| ▼高圧水ポンプ |
| 型式 複動ピストン式 |
| 配管洗浄 最大吐出量 15m3/h 最大吐出圧力 50kgf/cm2 |
| 車体洗浄 最大吐出量 0～40Lit./min 最大吐出圧力 50kgf/cm2 |
| ブーム |
| 形式 全油圧3段屈折式 |
| 最大リーチ 11.6m |
| 最大地上高 14.3m |
| 旋回角度 360°全旋回 |
| 操作方式 電磁油圧式(手動・リモコン両用) |
| 使用輸送管径 125A |
| ▼アウトリガ |
| 型式 手動引出し式、ジャッキ油圧式 |
| 前部張出スパン 3.9m前部(最大) |
| 後部スパン 1.7m(固定) |
| その他 |
| 操作方法 コントロールパネルによる集中制御 |
| 車両全長 約7,400mm |
| 車両全幅 約2,200mm |
| 車両全高 約2,750mm |
| 車両総重量 約7,960kg |
