超高圧コンクリートポンプ車
●メーカー／石川島播磨重工
●型式／IPG90T-12E
●能力／135m3/h
●主要諸元
●メーカー／石川島播磨重工
●型式／IPG90T-12E
●能力／135m3/h
●主要諸元
| コンクリートポンプ |
| ポンプ形式 高低切換ピストン式 |
| バルブ形式 Sバルブ |
| 輸送シリンダ径 Φ195mm |
| 最大吐出量 大容量時 90m3/h 高圧時 50m3/h |

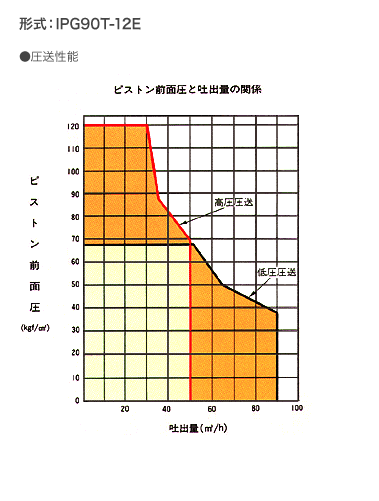

| ピストン前面圧 大容量時 max6.6MPa(67kgf/cm2) 高圧時 max11.8MPa(120kgf/cm2) |
| 最大骨材径 150A：40mm 125A：40mm 100A：30mm |
| コンクリートスランプ 8～21cm |
| ストローク長 1,600mm |
| シリンダ数 2 |
| ホッパ容量 0.50m3 |

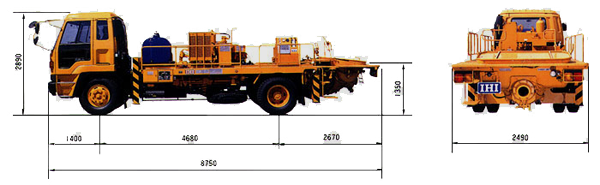

| 寸法・質量 |
| 車両全長 約8,750mm |
| 車両全幅 約2,490mm |
| 車両全高 約2,850mm |
| 車両総質量 約12,500kg |
