M型4段屈折26ｍ
セミロングブームピストン車
●メーカー／極東開発
●型式／PY115-26
●能力／115m3/h
セミロングブームピストン車
●メーカー／極東開発
●型式／PY115-26
●能力／115m3/h

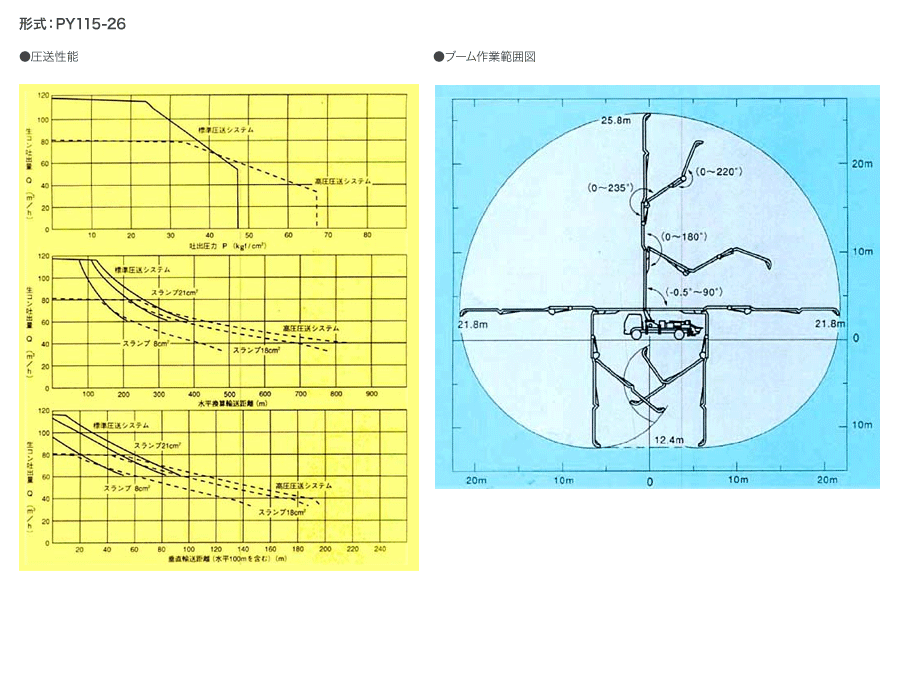

| 性能 |
| 最大吐出量 標準圧送 115m3/h×47kgf/cm2 高圧圧送 80m3/h×67kgf/cm2 |
| コンクリートスランプ値 5～23cm |
| 残コン排出方式 水洗 |
| 輸送管径 125A |
| 最大骨材径 40mm |
| ポンプ本体 |
| コンクリートシリンダ数 2 |
| シリンダ径╳ストローク φ225×1650mm |
| ホッパ 容積 500Lit. 地上高 約1.25m |
| 水タンク容積 400Lit. |
| ▼水ポンプ(配管洗浄用) |
| 型式 複動ピストン式 |
| 最大吐出量 25m3/h |
| 最大吐出圧力 50kgf/cm2 |
| ▼水ポンプ(車体洗浄用) |
| 最大吐出量 40Lit./min2 |
| 最大吐出圧力 50kgf/cm2 |
| ブーム |
| 形式 全油圧4段屈折式 |
| 最大リーチ 22.4m |
| 最大地上高 25.8m |
| 旋回角度 360°全旋回 |
| 操作方式 電磁油圧式(手動・リモコン両用) |
| 使用輸送管径 125A |
| ▼アウトリガ |
| 型式 引出し、ジャッキ油圧式(前後共) |
| 前部張出スパン 5.4m(最大) |
| 後部スパン 2.2m(固定) |
| その他 |
| 操作方式 コントロールパネルによる集中制御 |

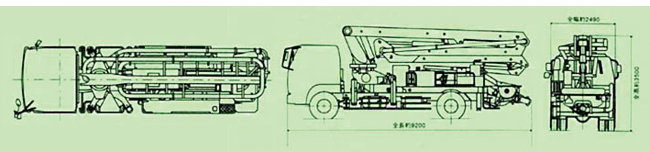

| 車両全長 約9,200mm |
| 車両全幅 約2,490mm |
| 車両全高 約3,500mm |
| 車両総重量 約15,650kg |
